如何进行点云抽稀
2018-09-19 05:31

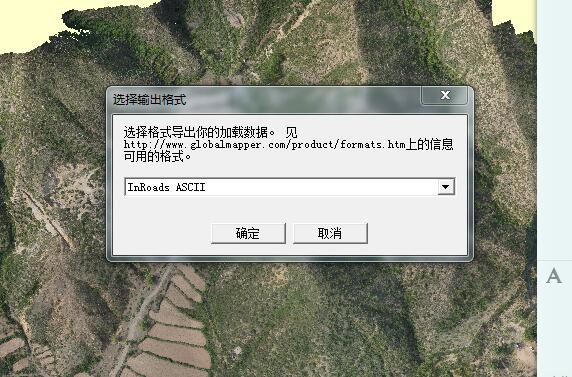

在Global Mapper软件中选择输出->矢量输出->Inroads ASCII格式->另存为,存储为.txt格式的通用ASCII数据。

打开Geomagic软件,选择【打开】,打开保存的.TXT格式文件,弹出文件采样选项,选择100%比率。导入WGS84等大数坐标时会提示坐标远离原点,此时选择【否】即可忽略,否则会强制转换坐标,导致平面高程均错误!

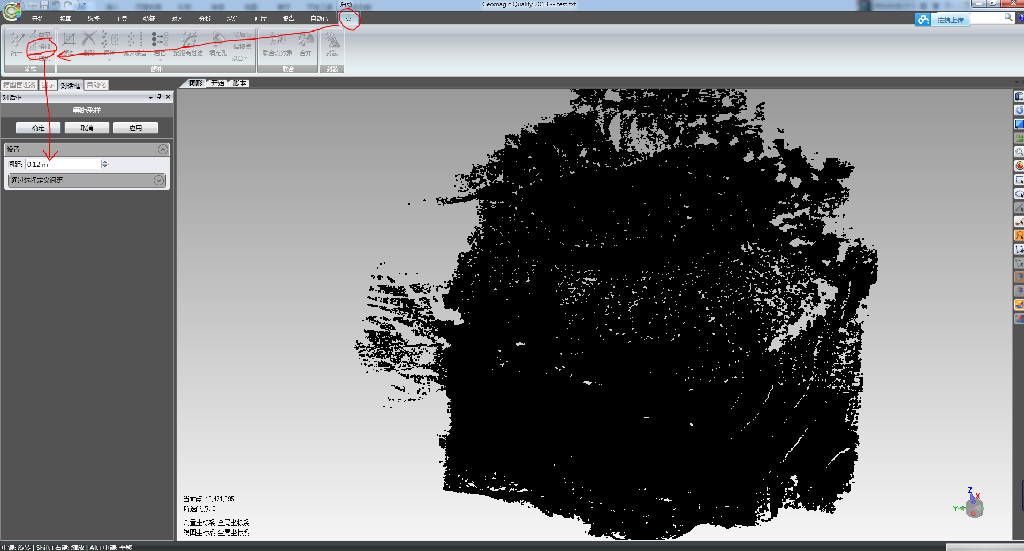

点云打开后,选择【点】->格栅采样,弹出格栅采样窗口,即格栅式等间距三维抽稀。选择合适的采样间隔,如5m等,点击【应用】,如果合适可点击【确定】,如不合适,可【取消】后再重新设置即可。

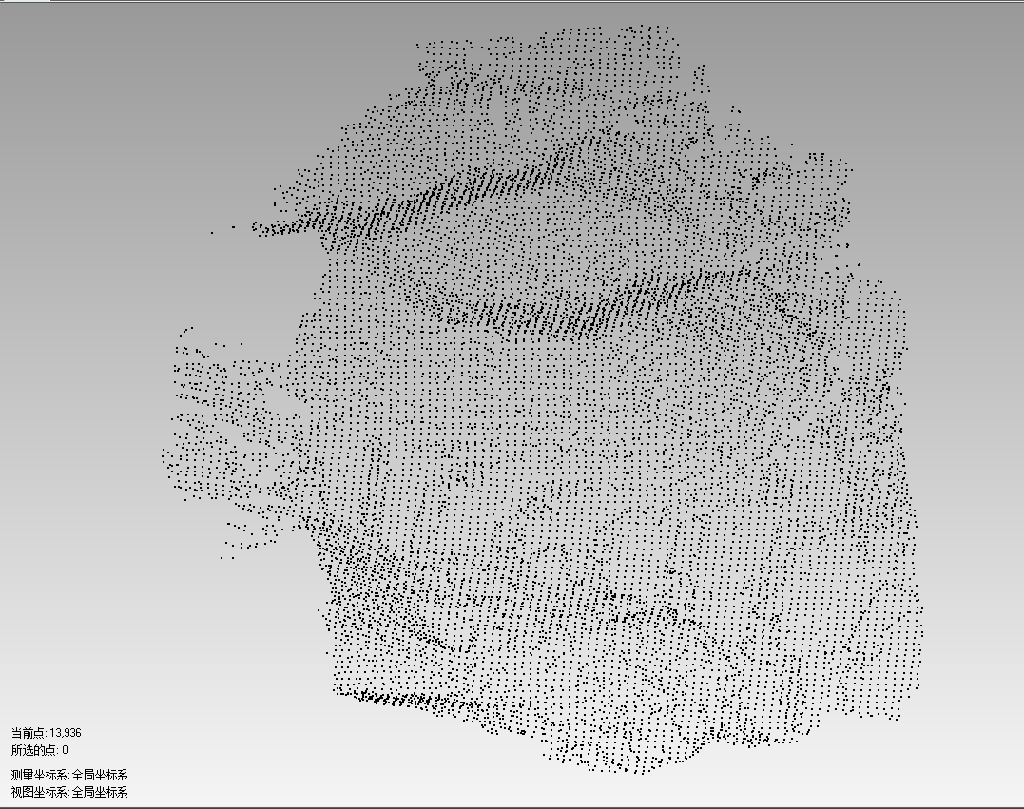

抽稀后结果

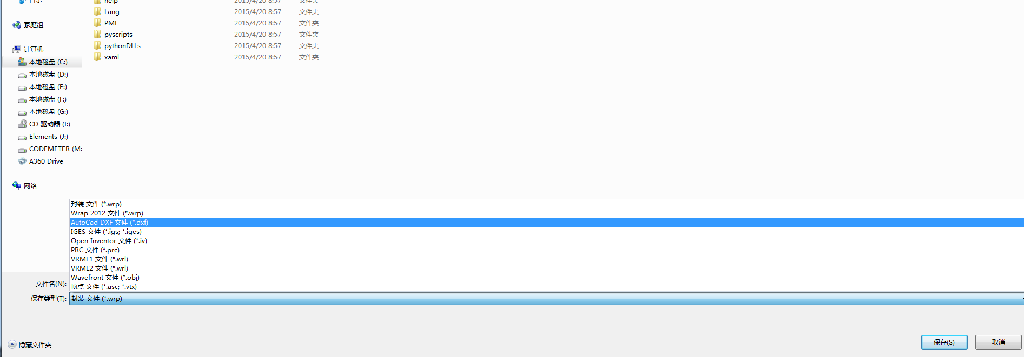

点击Geomagic软件左上角图标,选择【另存为】,选【.dxf】格式文件即可。

在CAD中打开该dxf格式数据,则加载好抽稀过的点云。
